La loi de la tension de Kirchhoff, ou KVL, explique comment la tension se comporte dans une boucle fermée. Elle indique que la montée totale de tension et la chute totale de tension doivent être équilibrées. Cela rend KVL utile pour trouver des valeurs inconnues, vérifier les calculs et comprendre la direction, la polarité et les types de circuits des boucles. Cet article donne des informations sur ces pièces et leur utilisation réelle en analyse.
Bases de la loi de la tension de Kirchhoff
La loi de la tension de Kirchhoff, ou KVL, explique comment la tension agit dans une boucle en circuit fermé. Cela permet de comprendre clairement comment la tension est partagée lorsque le courant circule dans un circuit. L’idée principale est que, lorsque vous vous déplacez dans une boucle complète, tous les changements de tension doivent s’équilibrer au moment où vous revenez au point de départ.
KVL affirme que la somme algébrique de toutes les tensions dans toute boucle fermée est nulle. En termes plus simples, la tension totale ajoutée dans la boucle doit être égale à la tension totale perdue sur le circuit. C’est pourquoi le KVL est souvent appelé une règle d’équilibre de tension. La forme standard de la loi de tension de Kirchhoff est la suivante :
ΣV = 0
Il peut aussi s’écrire comme suit :
Somme des montées de tension = Somme des chutes de tension
Signes de tension et direction de boucle

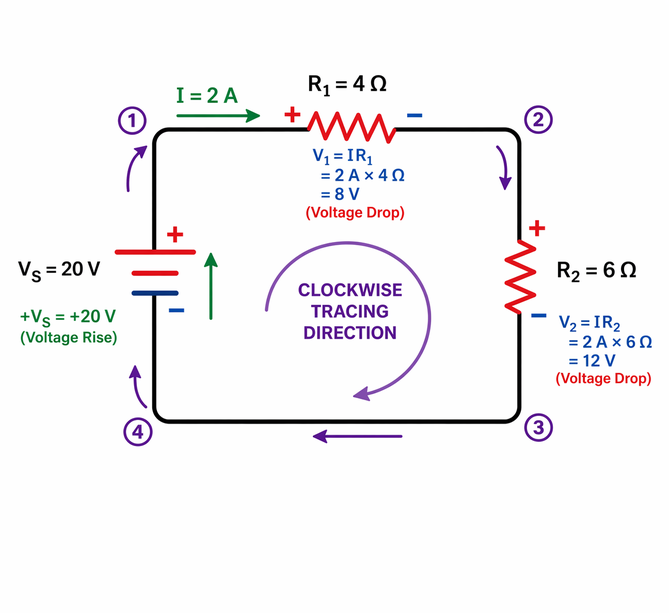

Lors de l’application de KVL, la boucle peut être tracée dans le sens horaire ou antihoraire. Le choix importe peu tant que la même direction est suivie tout au long de l’équation. Ce qui compte, c’est la façon dont chaque élément est croisé. Passer de la borne négative à la borne positive entraîne une montée de tension, tandis que passer de la borne positive à la négative est une chute de tension. Pour une résistance, se déplacer dans la même direction que le courant provoque une chute de tension, et se déplacer à contre-courant provoque une montée de tension. La plupart des erreurs de signe KVL proviennent du changement de direction de la boucle en cours de route ou de l’attribution incohérente de la polarité des résistances.
Règles de signature rapide :
• Négatif à positif = montée de tension
• Positif à négatif = chute de tension
• À travers une résistance : avec courant = chute, contre courant = montée
Application de la loi de la tension de Kirchhoff
La loi de la tension de Kirchhoff devient beaucoup plus facile à suivre dans un simple circuit basse tension. Prenons une lumière d’urgence rechargeable comme exemple. Supposons qu’une pile de 12 V alimente un module LED et une résistance en série. Si le module LED utilise 8 V, les 4 V restants doivent apparaître à travers la résistance, car la montée totale de tension et la chute totale de tension dans la boucle doivent s’équilibrer.
12 V − 8 V − 4 V = 0
Si le courant du circuit est de 0,5 A, la valeur de la résistance est :
R = 4 V / 0,5 A = 8 Ω
C’est ainsi que le KVL est appliqué en pratique. Une fois la tension source et une chute connue identifiées, la tension restante dans la boucle peut être trouvée et utilisée pour calculer les valeurs des composants ou vérifier si le circuit fonctionne normalement.
Comment fonctionne KVL dans différents types de circuits
Circuits de la série
Dans un circuit en série, KVL est le plus direct à appliquer car il n’y a qu’une seule boucle fermée. La tension source est égale à la somme des chutes de tension sur tous les composants de ce chemin. Si une résistance baisse 4 V et une autre 8 V, la source doit fournir 12 V. Cela fait des circuits en série l’endroit le plus facile pour voir comment KVL fonctionne en pratique.
Circuits parallèles
Dans un circuit parallèle, KVL est appliqué à chaque boucle formée par la source et une branche individuelle. Même si le courant se divise entre les branches, la tension autour de chaque boucle complète doit toujours s’équilibrer. C’est pourquoi chaque branche parallèle a la même tension que la source, même lorsque les courants de branche sont différents.
Circuits multi-boucles
Dans les circuits multi-boucles, KVL s’écrit une boucle à la fois. Chaque boucle produit sa propre équation basée sur les montées et baisses de tension le long de ce chemin, et les équations sont ensuite résolues ensemble. C’est là que KVL devient plus utile en analyse de circuits réels, car il aide à gérer des composants partagés et plusieurs valeurs inconnues.
Utilisation de KVL avec la loi d’Ohm et l’analyse du maillage
KVL avec la loi d’Ohm
KVL devient beaucoup plus pratique lorsqu’il est combiné avec la loi d’Ohm. Une fois qu’une tension de résistance est écrite V = IR, une équation de boucle peut être transformée en une expression résoluble pour le courant, la tension ou la résistance. Par exemple, si une source de 12 V fournit deux résistances séries de 2 Ω et 4 Ω, l’équation de boucle est :
12 − 2I − 4I = 0
En résolvant, on obtient I = 2 A. À partir de là, les chutes de tension sont de 4 V sur la résistance de 2 Ω et de 8 V sur la résistance de 4 Ω. C’est l’une des méthodes les plus courantes d’utilisation de KVL dans les calculs de circuits de base.
KVL en analyse maillée

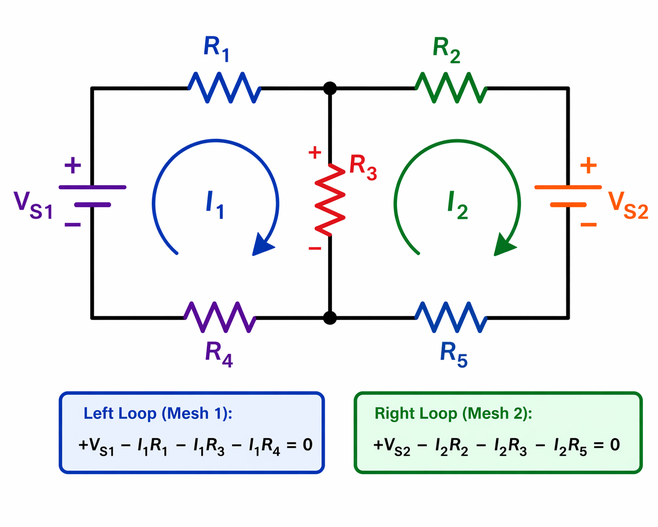

Dans les circuits multi-boucles, le KVL est souvent appliqué par analyse maillée. Une équation de boucle distincte est écrite pour chaque maille, et les composants partagés sont inclus dans les deux équations en fonction des courants de boucle supposés. Cette méthode est particulièrement utile lorsqu’un circuit possède plusieurs boucles, des résistances partagées ou plus d’une source. Au lieu de résoudre tout le circuit d’un coup, l’analyse maillée le décompose en équations de boucles qui peuvent être résolues ensemble de manière plus organisée.
Erreurs courantes dans l’application de la loi de la tension de Kirchhoff
| Erreur | Que se passe-t-il |
|---|---|
| Ignorer la polarité | L’équation devient incorrecte même si les valeurs de tension sont correctes |
| Directions de boucle de mixage | L’attribution des signes devient incohérente |
| Signes de résistance inversée | Les montées et chutes de tension sont mal écrites |
| Traiter une réponse négative comme un échec | Un résultat correct peut être mal compris |
| Traiter KVL comme une série uniquement | La loi est appliquée de manière trop restrictive |
| Écrire des équations avant d’étiqueter le circuit | Les erreurs de configuration deviennent plus probables |
KVL vs. KCL en analyse de circuits
La loi de la tension de Kirchhoff et la loi des courants de Kirchhoff sont apparentées, mais elles décrivent différentes parties du comportement des circuits. KVL concerne l’équilibre de tension en boucle fermée, tandis que KCL concerne l’équilibre de courant à un nœud ou une jonction. Dans de nombreux circuits, les deux lois sont nécessaires car la tension et le courant doivent chacun suivre leur propre règle d’équilibre.
KVL repose sur la conservation de l’énergie, tandis que KCL repose sur la conservation de la charge. Ensemble, ces lois soutiennent les règles de base utilisées dans l’analyse de circuits.
| Droit | Focus | Basé sur | Utilisé à |
|---|---|---|---|
| KVL | Balance de tension | Conservation de l’énergie | Boucles fermées |
| KCL | Solde actuel | Conservation de la charge | Nœuds ou jonctions |
Conclusion
La loi de la tension de Kirchhoff est une règle claire pour étudier la tension dans les circuits fermés. Cela montre que la montée et la chute de tension doivent toujours s’équilibrer dans une boucle. L’article traite de la règle principale, de la direction des signes, des types de circuits, des erreurs courantes, ainsi que de l’utilisation de KVL avec la loi d’Ohm, de l’analyse du maillage, du dépannage et du KCL. Ensemble, ces points expliquent comment KVL permet une analyse de circuits précise et organisée sous différentes conditions de circuit.
